Cellwatch Using DCM6

Tech20200629-1-3

Using the DCM6 in Frontier

Overview

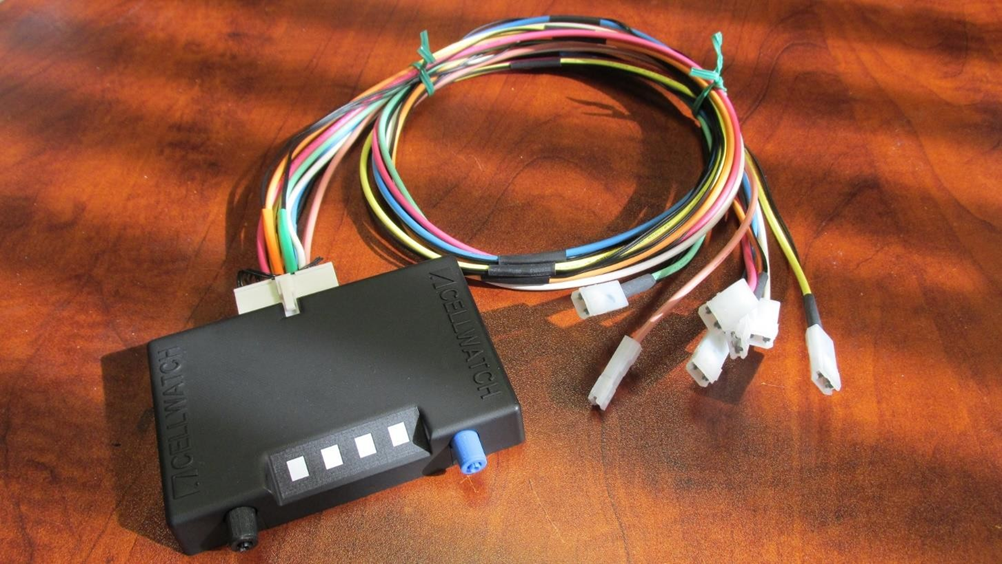

NDSL has introduced the DCM6 as the successor to the DCM5. It provides improved accuracy and a pluggable design that facilitates installation and field support.

The new product range comprises:

• DCM6-H for most VRLA installations (4-16 volt cells)
• DCM6-L for low voltage systems (NiCAD and 2-volt cells)
• DCM6-R for string voltage and ripple measurement when using DCM6-L

The objectives of the DCM6 family were to:

• Refresh the design, remove obsolete components, and ensure a stable supply chain for production.
• Add connector to allow for simple replacement (eases installation and replacement)
• Improve reliability (MTBF of new design is 349 years)
• Improve manufacturability and increase test capacity

• Expand the low-end operating range (DCM6-L operates down to 3.5 volts meaning expanded discharge capture range) and allowing for the measurement of 1.25-volt NiCad cells.

• Improve design for Environmental Protection manufacturing process thus improving yields
